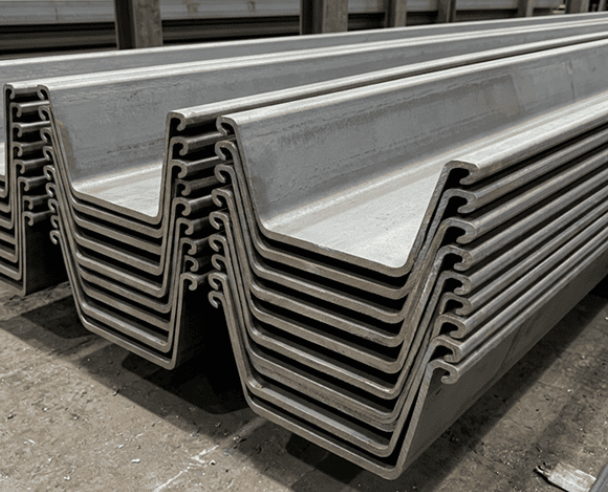

Шпунт Ларсена Л5 — это горячекатаный стальной профиль U-образного сечения с замковыми соединениями по краям. При стыковке отдельные сваи образуют сплошную, непрерывную металлическую стену в грунте.
Важно отметить, что в современных проектах классический советский профиль Л5 практически не встречается. Его полностью заменила модернизированная версия — Л5-УМ (усиленный). Она сохранила общую логику формы, но получила улучшенную геометрию замка и увеличенную толщину металла в наиболее нагруженных зонах.
Базовые параметры современного Л5-УМ:
- Высота профиля 470 мм.
- Рабочая (монтажная) ширина 500-506 мм.
- Толщина металла стенка 11 мм, полка 23 мм.
- Масса погонного метра около 114 кг.
- Момент сопротивления изгибу ~3555 см³/м (в пересчете на 1 метр стены).
Зачем нужен шпунт Ларсена Л5
Любое шпунтовое ограждение работает как вертикальная балка, воспринимающая боковое давление грунта и воды. Чем глубже котлован и слабее грунт, тем выше изгибающий момент, стремящийся согнуть стенку внутрь выемки.
Шпунт Ларсена Л5-УМ обеспечивает высокую жесткость стены ограждения. За счет высоты 470 мм и массивных полок (23 мм) профиль обладает значительным моментом сопротивления. Он не просто «стоит» в земле, а активно сопротивляется деформациям, что критически важно в плотной городской застройке. Ведь даже небольшой прогиб стенки может привести к подвижке грунта за ней, а значит, к трещинам в фундаментах соседних зданий или разрывам подземных коммуникаций.
Кроме того, увеличенная толщина металла позволяет передавать точечные нагрузки от распорок или анкеров без риска местного выпучивания (продавливания) стенки, что часто случается с более тонкими профилями.
Почему выбирают именно Л5-УМ
Выбор шпунта всегда диктуется расчетом предельных состояний, и Л5-УМ занимает в этой линейке позицию «золотой середины»:
- Классический Л4 хорош для глубин до 6-8 метров. Но если котлован глубже или грунт водонасыщенный, его жесткости не хватает. Стенка начнет давать недопустимый прогиб, требуя установки дополнительных ярусов распорок, что удорожает и замедляет работу внутри котлована.
- Сверхтяжелый Л7 выдержит экстремальные нагрузки на глубинах 12-15 метров. Однако его масса требует применения тяжелых дизель-молотов, которые создают сильную вибрацию для окружающей застройки, а логистика и монтаж такого металла обходятся крайне дорого.
- Шпунт Л5-УМ уверенно закрывает диапазон сложных задач (глубины 8-12 метров, высокий напор воды). При этом его масса позволяет использовать стандартные строительные вибропогружатели, которые работают без ударных нагрузок на соседние фундаменты, а высокая жесткость профиля часто позволяет вообще обойтись без внутреннего крепления, работая как «свободная консоль».
Сфера применения
Шпунт Ларсена Л5 применяют в следующих условиях:
- Глубокие котлованы в стесненных городских условиях, где проект жестко лимитирует любые подвижки грунта.
- Гидротехническое строительство. Возведение причалов, шлюзов, насосных станций, где на стену действует постоянный перепад уровней воды, а также волновые и ледовые нагрузки.
- Мостовое строительство. Устройство шпунтовых перемычек. Сваи забивают в дно реки, откачивают воду из огороженного контура и строят опору моста «в сухую». В этом случае стенка должна держать и напор реки, и давление донного грунта.
Шпунт Л5-УМ редко оставляют в земле навсегда (если это не предусмотрено проектом как часть постоянной подпорной стены), и после проведения работ шпунты извлекают.
Благодаря качественной стали и прочным замкам, одна партия Л5-УМ спокойно выдерживает 5-7 циклов без разрывов замков и критической потери геометрии. Кроме того, профиль поставляют длиной до 24 метров, что позволяет перекрывать расчетную глубину котлована одной цельной сваей, избегая горизонтальных стыков, которые всегда являются потенциальными точками снижения жесткости и герметичности стены.
Шпунт Ларсена Л5-УМ — проверенный стандарт для сложных геотехнических условий. Его выбирают, когда легкие профили уже не проходят по расчету на прочность, а сверхтяжелые аналоги экономически и технологически неоправданны.
