Доборные элементы кровли: как выбрать и установить самостоятельно

Частный дом в Минске с красивой фальцевой крышей, которой не страшны ураганные ветра, сильные ливни и обильные снегопады. Кровля

При строительстве нового дома или реконструкции старого все сталкиваются с таким понятием, как доборы кровли и фасада. Но многие не уделяют им должного внимания, ошибочно полагая, что это декоративные элементы, без которых можно обойтись, тем более что стоят они довольно прилично. И совершают ошибку — оставляют дом без лишней защиты, обрекают его на скорый ремонт, а себя — на немалые дополнительные расходы. Избежать этого помогут доборные элементы, о которых и пойдёт речь в этой статье.

Доборные элементы

Доборы — важные составляющие кровельных и фасадных конструкций, которые обеспечивают выполнение эксплуатационных функций кровли (фасада) в полном объёме и придают дому ухоженный и завершённый вид.

Сложная крыша с доборными элементами
Доборные кровельные элементы надёжно защищают крышу и придают всему дому привлекательный вид

В процессе монтажа кровли или возведения фасада возникает необходимость в стыковке элементов различной конфигурации, что сопровождается, как правило, образованием зазоров и щелей. Это зоны риска — «открытые ворота», которые не только портят внешний вид строения, но и способствуют проникновению влаги, грязи, мусора в подкровельное или внутристенное пространство.

И если своевременно эти ворота не закрыть, то постепенно всё здание придёт в негодность — отсыревшие стены, плесень и грибок, трещины по всему дому, крены и перекосы, потери тепла и баснословные счета за энергоресурсы на обогрев дома. О комфорте и уюте, увы, придётся только мечтать. Чтобы всего этого не случилось, нужно изначально ответственно отнестись к выбору и установке доборных элементов.

Помимо защитных функций, доборы играют декоративную роль — используются как отделочный материал для оформления изломов, примыканий, стыков скатов или стен любых архитектурных решений. Без них не обходятся даже самые удивительные крыши и фасады.

Фотогалерея: необычные формы крыш и фасадов

Особенности доборных элементов разных кровель

Укрывных кровельных материалов сегодня существует великое множество — профнастил, разного вида черепица, полимерно-битумные рулонные настилы и т. д. Отсюда и такой же огромный выбор доборных элементов — всякой кровле полагается собственный добор.

В основном доборы используют при монтаже или реконструкции твёрдых кровель — металлических, шиферных, керамических, сланцевых. Рулонные кровельные покрытия, от рубероида до полимеров, мало нуждаются в доборных элементах. Они хорошо изгибаются и легко повторяют любой самый причудливый рельеф крыши, поэтому места примыканий и стыков достаточно просто оклеить несколькими слоями настила. Минимальный комплект доборов для мягких кровель состоит из коньков с вентиляционными отверстиями, карнизных планок, вакуумных вентиляторов, кровельных гвоздей и крючков.

Виды и расположение кровельных доборов
Для большинства кровельных покрытий существует почти два десятка доборных элементов на самые разные случаи

Доборы металлических крыш

Для кровельного металлочерепичного или листового профилированного покрытия изготавливают доборы из оцинкованной стали толщиной 0,5–0,7 мм с полимерным покрытием, которую лакируют или красят в тон кровельному железу. Для сложных архитектурных конструкций доборные элементы делают индивидуально, стоимость их зависит от сложности фасада и крыши. Чаще всего на металлических кровлях устанавливают:

  • коньки. Их размер зависит от покатости кровли — чем меньше угол наклона, тем конёк шире, а под прямой угол непременно подкладывается универсальный (треугольный) уплотнитель;
  • ендовы нижняя и верхняя;
  • карнизные, угловые и переходные планки;
  • водосточные желоба и элементы примыкания;
  • уголки. Они предназначены для мест стыков кровли с печными или вентиляционными трубами и стенами.
Доборы для металлической крыши
Доборные элементы для металлических крыш окрашиваются в тот же цвет, что и основное покрытие

Доборы черепичных крыш

Черепичные натуральные кровли отделывают глиняными доборными элементами — коньки в виде лилий, крестов, орлов и прочее, узлы для вентсистем, Y-образные, Т-образные и X-образные детали для обшивки нестандартных участков. Остальные доборы — ребристые желобки, насадки, противоосадочные зонты и прочее могут быть алюминиевыми, медными, из ПВХ или свинца.

Но из какого бы материала ни были сделаны доборные элементы для финишной отделки настоящей черепичной кровли, все они должны составлять единую чёткую кровельную систему, где продуманы до мелочей все соединения, узлы и сопряжения, а также обеспечивать высокую прочность черепичной крыше.

Доборы для натуральной черепичной крыши
Основные доборные элементы для черепичной крыши изготавливаются из глины

Доборы для фальцевых крыш

При обустройстве фальцевой кровли, которую больше используют на объектах с непростой геометрией крыши или фасада, самым сложным является:

  • монтаж ендовы;
  • оформление конькового узла;
  • устройство мест примыкания к домовым коммуникационным системам;
  • соединение с карнизной планкой.

Фальцевое покрытие способно накапливать статическое электричество, поэтому при монтаже такой кровли нужно обязательно устраивать молниеотвод.

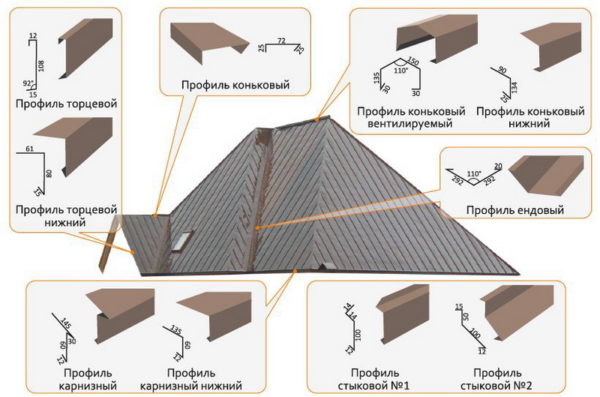

Доборы для фальцевой крыши
Номенклатура доборных элементов для фальцевой кровли в целом повторяет набор аналогичных изделий для металлочерепицы

Доборы для вальмовых и полувальмовых (датских) крыш

Вальмовые кровли имеют довольно сложную конструкцию, и выбор доборных элементов для них зависит в основном от укрывного материала — медь, профнастил, натуральная черепица или оцинкованный металл. Особое внимание при обустройстве таких кровель нужно уделить установке элементов водостока, ограждений и снегозадержания.

Доборы для вальмовой крыши
Для вальмовых кровель важно наличие доборных элементов для систем отвода осадков

Доборы для других видов крыш

Сводчатые и купольные кровли редко используются в частном строительстве. Их возведение связано с большими отходами кровельных материалов и наличием специфических доборных элементов, изготовленных на заказ, что влечёт за собой серьёзное увеличение стоимости.

Кроме того, строительство таких кровель без грамотно составленного проекта, знаний и опыта невозможно. Простой пример: многие полагают, что поскольку у куполообразных крыш отсутствуют некоторые доборные звенья — конёк, фронтон и т. д. — значит, не будет скопления снега в зимнее время и нагрузка на кровлю будет маленькой. Из-за этого делают её небольшой по высоте. Вот тут и скрыт подвох, ведь именно от высоты (пика) кровли зависит строение распоров и упоров стропил.

Немаловажное значение имеет также форма здания, материал стропильной системы и несущая способность фундамента.

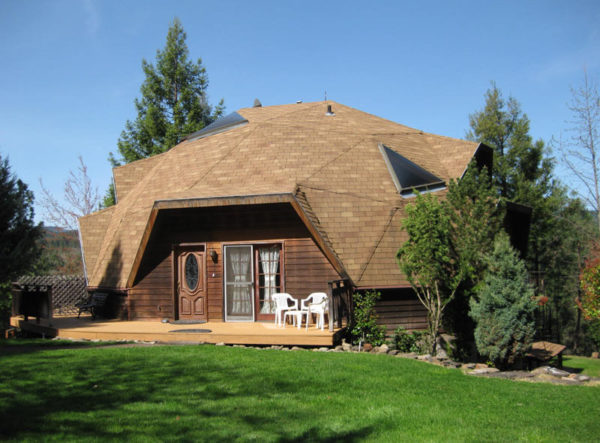

Купольная крыша
Купольную или сферическую кровлю нельзя делать низкой, иначе не получится построить полноценную стропильную систему

Видео: доборные элементы кровли и фасада

Виды и предназначение доборных элементов

Крыша дома сегодня — это не только ограждающая защитная конструкция. Новые технологии и материалы позволяют осуществить самые, казалось бы, безумные идеи как в архитектуре кровель, так и в их использовании. И всё благодаря доборным элементам, которых существует довольно много. Рассмотрим основные, наиболее распространённые доборы:

  • ендова верхняя и нижняя — планки для защиты стыка двух смежных поверхностей;
  • карнизные рейки — для защиты кровельных карнизов от осадков;
  • коньковая пластина острая или плоская, согнутая под определённым углом, — защищает места соединения скатов;
  • снеговой барьер — удерживает снег и лёд от обвала;
  • торцевая планка — сохраняет подкровельное пространство с торцов от влаги, грязи, пыли;
  • оконный отлив — оберегает строение от проникания влаги через оконные проёмы;
  • зонт вентиляционных и печных шахт — купол над трубами для предотвращения попадания влаги внутрь дома через дымоходы, вентканалы и трубы;
  • планки примыкания — важный элемент, защищает места соединения кровельного настила с трубами, дымоходами, парапетами;
  • водосточные желоба — предназначены для отвода воды с крыши;
  • парапеты — сохраняют бортиковые плоские поверхности кровли от проникновения воды во время осадков и таяния снега.

При монтаже кровли понадобятся также заглушки для водостоков и коньков, прокладки и уплотнители. Всё это приобретается в магазинах или изготавливается индивидуально.

Виды доборных элементов
Доборные элементы позволяют реализовать многие интересные архитектурные решения

Расчёт количества доборных элементов

Расчёт доборов основывается на проекте кровли или фасада. Рассчитать количество можно самостоятельно, учитывая основной момент — необходимые доборные элементы всегда покупаются с запасом.

  1. Карнизная планка идёт по всему периметру карнизов, поэтому их метраж и будет искомым размером этого добора.
  2. Ендовы (нижние и верхние) рассчитываются по длине всех сходящихся краёв скатов + 10% для нахлестов.
  3. Длина торцевой планки равна протяжённости всех торцов кровли.
  4. Размеры уплотнителя высчитываются по количеству доборов, под которые он будет подкладываться.
  5. Водоотливные доборы покупаются исходя из периметра постройки плюс 10–15% на нахлест в местах стыковки и на подрезку. Дополнительно к желобам нужно подобрать воронки, кронштейны и водосточные трубы из аналогичного отливу материала.
  6. Доборные элементы для накрытия коньков в местах стыка рёбер или продольных кромок скатов приобретают с учётом общей длины рёбер и конька плюс 7–10% для нахлеста.

Выбор доборных элементов

При покупке доборов нужно руководствоваться определёнными правилами:

  1. Желательно приобретать товар (кровельный настил и доборы) у одного продавца — при покупке больших объёмов можно получить неплохую скидку. К тому же даётся гарантия на все элементы и в случае изъянов легче заменить бракованную продукцию в одном месте. Делая покупки в разных торговых точках, не всегда можно угадать с цветовой гаммой и текстурой доборов в тон кровельному покрытию, поэтому закупая весь кровельный комплект сразу, можно сэкономить время.
  2. Устанавливать доборные элементы нужно по правилам, которые устанавливает производитель. В случае их нарушения с последующим повреждением доборов или при неправильной транспортировке гарантия не действует.
  3. Не забудьте купить крепёжные элементы для доборов. Здесь понадобится консультация менеджера, поскольку каждый добор имеет свою систему крепления, а иногда даже несколько — гвозди калёные с широкими шляпками, заглушки, болты специальные с гайками, саморезы с ножками в виде свёрл и силиконовыми прокладками. Можно, конечно же, обойтись обыкновенными кровельными гвоздями, но красивой кровле нужно достойное обрамление, поэтому гвоздями, как по старинке, сегодня мало кто пользуется.

Установка доборных кровельных элементов

Для самостоятельной установки кровельных доборов понадобятся:

  • крепёжные элементы;
  • карандаш и рулетка;
  • строительный уровень, молоток и шуруповёрт;
  • ножницы по металлу, ручная электропила или болгарка.

Поскольку кровельные работы проводятся на высоте, нужно использовать специальную оснастку для кровельщиков и сумку для инструментов.

Установка торцевой планки

Работы начинают с нижнего участка крыши и двигаются вверх по направлению к коньку:

  1. Прибивают деревянный брус (4х4 см) к торцу обрешётки и пропитывают его антисептиком.
  2. Замеряют конструктивный элемент, учитывая, что торцевая (ветровая) планка должна перекрывать лист металлочерепицы по верхнему гребню волны, а также торцевой угол кровли.
  3. Затем планку аккуратно подрезают ножницами по металлу и саморезами через 50 см плотно крепят к торцевому брусу.

    Установка торцевой планки
    Крепление торцевой планки начинают с нижнего участка крыши, постепенно поднимаясь вверх и фиксируя планку через каждые 50 см

  4. В местах стыковки делают накладку планок друг на друга длиной не менее 10 см.

Видео: монтаж карнизной и торцевой планки

Установка ендовы

Верхняя (наружная) ендова служит для отвода влаги с линии углового примыкания сопредельных скатов и одновременно является декоративным элементом, придающим месту стыка ухоженный вид.

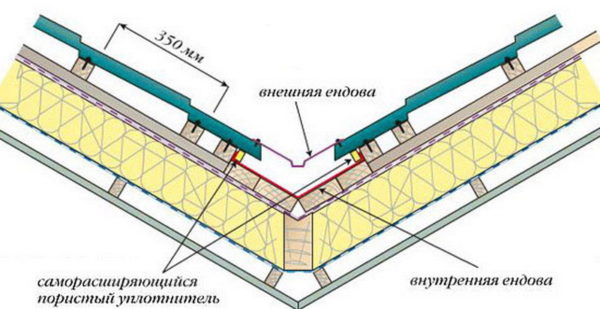

Ендова кровли
Любая ошибка при установке ендовы может привести к существенному ущербу — от протечек до обрушения конструкции из-за скопления снега

Крепится наружная ендова саморезами под цвет кровельного настила и самих ендов. Важно в процессе крепления не затронуть нижнюю (внутреннюю) ендову, чтобы не повредить гидроизоляционную прослойку. Между пластиной наружной ендовы и листами кровельного покрытия укладывают саморасширяющийся уплотнитель.

Видео: монтаж ендовы по учащённой обрешётке и основные ошибки при её монтаже

Установка планок примыкания

Планки примыкания нужны для закрытия стыков при сопряжении кровельного покрытия со стенами здания или трубами, а также на участках излома кровли.

  1. Вначале обустраивают внутренний фартук, который состоит из нижних планок примыкания. Начинают работы с нижней части трубы, заводя под планку так называемый галстук, предназначенный для отвода воды.
  2. Затем укладывают боковые нижние и верхнюю планки примыкания и закрепляют их к обрешётке саморезами.
  3. Настилают кровельное покрытие и обустраивают наружный фартук из верхних планок примыкания по той же схеме, что и внутренний.

    Монтаж планок примыкания
    В месте стыка кровельного покрытия с печной трубой сначала укладывают внутренний фартук, а после монтажа кровельного покрытия делают внешнее примыкание

  4. Для дополнительной герметизации при примыкании к стене между планкой и стеной используется силиконовый герметик.

Видео: монтаж планок примыкания

Установка кровельных отливов

Водосточная система продлевает жизнь кровли, обеспечивает сухость отмостки вокруг дома, а значит и фундамента. К тому же при умелом подходе она экономит водные ресурсы за счёт использования талой и дождевой воды для полива растений на приусадебном участке.

Желательно закрепить кронштейны для сборки системы водоотлива до укладки гидроизоляционного слоя кровельного «пирога».

  1. После обустройства стропильной системы по низу ската протягивают уровень с заданным углом наклона водоотлива.
  2. Обрешётку укрывают уплотнителем и по уровню монтируют кронштейны (если это не было сделано ранее) с шагом 50–70 см в зависимости от веса материала отлива. Для тяжёлых доборов, к примеру, медных в местах крепления кронштейнов обрешётку усиливают доской 50х150 мм.
  3. После установки всех кронштейнов монтируют желоба, вставляя их поочерёдно в кронштейны, фиксируют между собой и обрабатывают соединения герметиком.

    Установка отливов
    Кронштейны под водосточные желоба лучше смонтировать до укладки элементов кровельного покрытия

Лучшая форма отливов — круглая. При такой конфигурации желоба, а вместе с ними и вся система водоотведения, меньше забиваются мусором и грязью, что позволяет реже проводить чистку.

Видео: монтаж водосточного жёлоба

https://youtube.com/watch?v=WWfcnf2sxS4

Установка снегозадержателей

Ключевая функция снеговых барьеров — предотвращение лавинного схода с крыши наледи и снега во время оттепели. Они бывают универсальные — решётчатые и трубчатые, которые можно монтировать на крыше из любого кровельного настила, и индивидуальные — уголковые, пластинчатые, черепичные, предназначенные для определённых видов кровель.

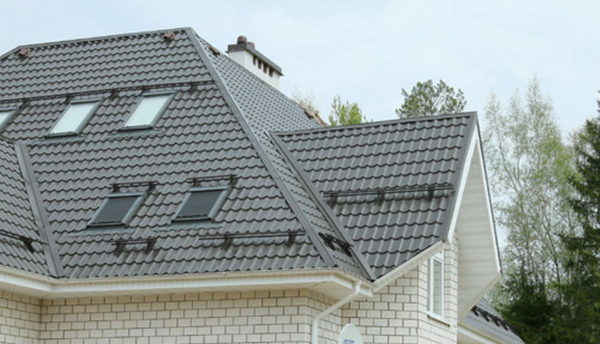

Снегозадержатели
В отдельных случаях, например, при большом наклоне скатов, снегозадержатели устанавливают в несколько рядов

Монтаж универсальных снегозадержателей происходит следующим образом:

  1. На кровле намечают отверстия и просверливают их дрелью. Устанавливают доборы чаще всего параллельно или в шахматном порядке. Если имеются чердачные или мансардные окна, то снегозадержатели монтируются и под ними.

    Снегозадержатели над мансардными окнами
    Если на кровле есть мансардные окна, над ними обязательно монтируют снегозадержатели

  2. Собирают комплект, не затягивая болты.
  3. Закрепляют кронштейны через кровельный настил к обрешётке, уплотняя отверстия прокладками.

    Установка кронштейна снегозадержателя
    Кронштейны снегозадержателей устанавливаются на кровельное покрытие через резиновые проставки

  4. Нижний ряд снегозадержателей монтируют на уровне несущей стены около карниза. Если снегозадержатели трубчатые, прокладывают трубы, заводя их в установленные кронштейны.
  5. Соединяют соседние блоки и затягивают болты.

Видео: установка снегозадержателей на профнастил

Установка коньков

При огромном разнообразии доборов основные виды коньков — П-образный (трапециевидный), угловой и полукруглый конёк. Стандартная длина до трёх метров, ширина — 10–30 см.

  1. Устройство коньков начинают с подъёма и укрепления его первого звена в верхней гофре профилированного листа (или верхнем гребне черепичной волны) к обрешётке или к подложенным параллельно коньку с двух сторон зазора брускам.

    Конёк крыши
    Кровельный конёк защищает чердачное (мансардное) помещение от сырости, потери тепла и скопления конденсата

  2. Фиксируют коньковый добор саморезами с гидроизолирующей шайбой, что значительно усиливает гидроизоляцию кровли. Шаг крепления зависит от вида укрывного материала, но не меньше 30 см.
  3. Окончательно закрепляют конёк после проверки правильности установки всех его звеньев по уровню. Отдельные элементы сначала просто «наживляются», финальная затяжка производится в самом конце. При использовании конька полукруглой формы в его торцевых частях вставляют заглушки.

    Полукруглый конёк
    Полукруглый доборный коньковый элемент на краю закрывается декоративной заглушкой

Монтаж коньков — последний и очень важный этап обустройства крыши, поскольку коньки призваны защищать подкровельное пространство от сырости, пыли, мусора и обеспечивать вентиляцию.

Видео: установка конька и торцевых планок

Доборные фасадные элементы

Фасадные доборы выполняют те же функции что и кровельные — защита строений и облагораживание его внешнего вида. Комплектующие для фасадов — всевозможные планки (J-планка, рейка финишная, соединительная, стартовая), откосы, внутренние и внешние уголки, наличники и прочее. Их выбор зависит от материала фасадной облицовки: для винилового сайдинга имеется один комплект, для металлического — другой. Необязательно выдерживать цвет комплектующих в общем тоне с облицовкой. Использование планок и уголков в контрастном цвете с облицовочными панелями дома даёт поразительный эффект.

Фасадные доборные элементы
Для каждого отделочного материала выпускаются свои модификации фасадных доборов

Приоконные и J-планки

Типичный размер оконного плинтуса 144х14 см по европейским нормам. Самостоятельно рассчитать объём доборов несложно — длина верхних откосов плюс длина боковых плюс запас по 5 см с каждой стороны плюс длина нижних откосов, если не намечен монтаж отливов. При покупке ориентируются на длину самой планки и величину откосов — планку подрезать можно, но стыковать не желательно, иначе испортится общий вид дома.

При использовании в обшивке околооконной планки на нижнем откосе не нужно дополнительно обустраивать отливы. Конструкция планки рассчитана на отвод конденсата.

Когда нужна реконструкция или замена окон в старых домах, то вначале все неровности на откосах заполняют полимерным герметиком, благодаря чему планки по необходимости будут сужаться или расширяться.

Существуют три варианта сборки планок — оконные проёмы находятся на одном уровне со стеной (откосов нет), ширина откосов до 20 см и ширина откосов более 20 см.

Если стена и окна расположены в единой плоскости, то околооконные планки желательно заменить J-фасками и грамотно соединить все угловые части.

  1. По высоте оконной рамы укрепляют J-фаски по бокам проёма.
  2. Поверх них в верхней зоне проёма горизонтально укладывают одну J-планку, длина которой должна выходить с обеих сторон за пределы рамы на 6 см.
  3. В нижней части этой горизонтальной планки вырезают полоску и отгибают вниз.

    Обустройство оконного проёма
    В горизонтальной планке отгибают полоску для стока воды

  4. Чтобы выступ на этой горизонтальной рейке был не слишком заметным, на боковых (вертикальных) рейках делают двухсантиметровые вырезы и срезают под углом в 45° каждую боковую сторону верхней планки.
  5. Боковые фаски соединяют с верхней.
  6. При желании J-планку устанавливают под окно. Это придаст завершённый вид оконной облицовке.

Для футеровки откосов шириной до 20 см подойдут приоконные планки, которые вставляют в финишные. При обшивке глубоких откосов применяют доборную планку или обрезки сайдинга и устанавливают гибкий отлив, утепляя пространство монтажной пеной.

Видео: обшивка наружных откосов приоконным профилем

Монтаж софитов

Софиты — удивительно красивые отделочные элементы, которые не только защищают дом, но и придают ему неповторимую изюминку. Они бывают разными — пластиковыми, металлическими, деревянными, фанерными. Но самые привлекательные, конечно же, медные — из-за особых свойств этого металла, который при окислении меняет цвет, постепенно приобретая налёт благородной старины. Но увы, такое удовольствие дорого стоит. Поэтому больше востребованы софиты попроще.

Софиты из меди
Медные софиты с течением времени покрываются благородным зеленоватым оттенком — патиной

Подшивают свесы софитами либо прямо по стропилам (этот вариант самый лёгкий), либо горизонтально, если у кровли крутой скат. Фронтонные свесы подшивают всегда по обрешётке сплошным полотном:

  1. Делают обрешётку, на которую будут крепиться все составляющие.
  2. Отмеряют J-профиль нужного размера, отрезают болгаркой и крепят на саморезы к каркасу. После установки всех профилей измеряют промежуток между двумя соседними, чтобы узнать требуемый размер софитов.
  3. Нарезают софитные панели по размеру и закрепляют саморезами к обрешётке.

    Установка софитов
    Софиты крепятся к кровельной обрешётке и закрываются с лицевой стороны J-фасками

  4. Фронтальную часть свеса тоже подшивают софитами, если при обшивке не использовали J-фаску.

Видео: монтаж кровельных софитов

https://youtube.com/watch?v=1j4vtdvIpEQ

Установка оконных (дверных) наличников

Наличники закрывают места соединения стен здания и оконных или дверных рам, чтобы дом внешне смотрелся гармонично. В какой-то степени они предохраняют от проникновения внутрь помещения влаги и пыли и от потерь тепла, но здесь многое зависит от материала изготовления наличников.

Эти доборные элементы бывают плоскими, фасонными, профилированными и деревянными резными. Последние, конечно же, очень красиво смотрятся на фасаде. Но они требуют большего ухода, поэтому чаще приобретают плоские пластиковые, как недорогие, в меру надёжные и функциональные.

  1. Монтируют универсальный (общий) скос по границе проёма. При необходимости делают подгонку по размеру, отпиливая часть откоса ножовкой или электрической пилой.
  2. Укрепляют, используя стартовый молдинг — одну сторону откоса вставляют в молдинг, а другую саморезами или шурупами крепят к стене. Чтобы стыковка получилась плотной, концы откосов запиливают под 45°.
  3. Начинают монтировать наличники с углов, запиливая под 45° аналогично установке откоса.

    Деревянные наличники
    Деревянные наличники красиво смотрятся на фасаде, но требуют более сложного ухода

  4. Обрабатывают стыки углов термопистолетом.
  5. После завершения работ по углам проёма, компонуют наличники по периметру, вставляя одну сторону в паз откоса и фиксируя другую к стене дома или обрешётке.

Видео: оконный наличник своими руками

В основном доборные элементы устанавливаются на завершающих этапах строительства или реконструкции, но на некоторых типах крыш ряд доборов по инструкции крепится до укладки кровельного покрытия. Поэтому желательно определиться с выбором доборов заранее.

Нужны или не нужны доборные элементы и стоит ли платить 10–15% стоимости кровли лишь за красоту? Надеемся, что после прочтения нашей статьи этот вопрос отпал. Нужны и стоит. Поскольку эстетика и декор — это второстепенно, попутно. А на первом месте — защита, сохранность, прочность креплений в особо сложных местах, безопасность. И всё это обеспечивают доборные элементы.
