Привычно, надёжно и быстро: строим кирпичный дымоход своими руками

кирпичный дымоход Дымоход

Кирпичный дымоход, который славится хорошей тягой и эстетичным видом, не заменить металлической конструкцией. Он сохраняет функциональность гораздо дольше трубы. Чтобы создать дымоход из кирпичей, надо чётко понимать, что представляет собой эта конструкция, и усвоить особые правила, касающиеся особенностей кладки.

Преимущества дымохода из кирпичей

Дымоход, собранный из кирпичей, монтируют на печи чаще всего, принимая во внимание такие его преимущества, как:

  • способность материала противостоять огню;
  • длительность эксплуатации;
  • простота кладки кирпичей;
  • отсутствие необходимости в специализированном обслуживании;
  • лёгкий ремонт.
Дымоход из кирпичей
Кирпичный канал выдерживает высокие температуры, но относительно часто засоряется

Кирпичный дымоход можно охарактеризовать и с отрицательной стороны: он шероховатый внутри и поэтому быстро загрязняется сажей, скопления которой негативно сказываются на силе тяги. К недостаткам дымовой трубы из кирпичей также относят большой вес, зачастую требующий ставить печь на отдельное основание.

Строительство кирпичной дымовой трубы

За сооружение дымохода из кирпичей надо браться, будучи тщательно подготовленным к этому процессу.

Строительство трубы из кирпичей
Кладка дымохода требует специальных навыков и аккуратности

Выбор кирпича

В большинстве ситуаций строительным сырьём для сооружения дымовой трубы становится обычный кирпич красного цвета. Но поскольку бытует мнение, что простой материал не выдержит высокой температуры, некоторые выкладывают дымоход из огнеупорных кирпичей, цена которых значительно выше.

Строители утверждают, что применение огнеупорного кирпича оправдано в тех случаях, когда нужно построить надсадную дымовую трубу. На неё будут воздействовать газы с самой высокой температурой.

Миф о том, что обычный красный кирпич не подходит для строительства печи, может быть развенчан. Обычным кирпичам ничего не угрожает даже при температуре выше 800˚C. А внутри дымохода не бывает настолько жарко.

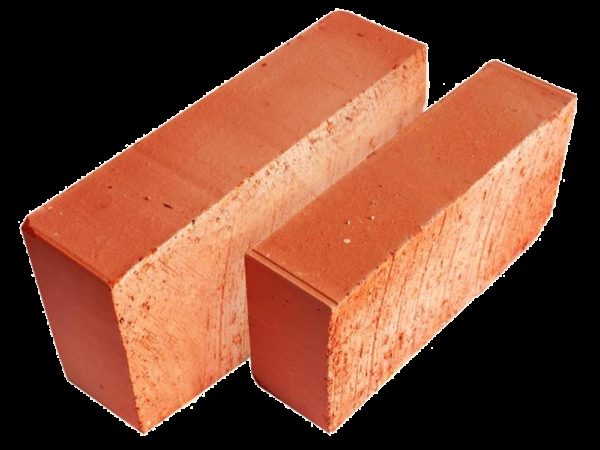

Красный кирпич
Красный кирпич активно используется для сооружения дымоходов, так как он устойчив к воздействию высоких температур

Простые кирпичи не станут поводом для расстройства, если серьёзно отнестись к их выбору. Стоит брать только материал с гладкими боковыми стенками. Кирпичи с неровной поверхностью сделают внутреннее пространство дымохода ещё более шероховатым, что приведёт к значительному загрязнению трубы продуктами сгорания.

Неровности, которые появляются на кирпичах в процессе кладки и создания швов, необходимо устранять смоченной водой губкой.

Для сооружения дымовой трубы однозначно не подходит силикатный кирпич. Это строительное сырьё, будучи нагретым, выбрасывает в окружающую среду токсины, отчего может быть использовать исключительно для отделки дома с наружной стороны.

Силикатный кирпич
Силикатный кирпич никогда не применяется для строительства дымоходов, потому что он выделяет вредные вещества при нагревании

Во время покупки кирпичей важно рассмотреть края на нескольких экземплярах. Они должны быть совершенно ровными. Хороший кирпич — тот, что отличается идеальной формой параллелепипеда, достаточной прочностью и равномерностью обжига.

Кладку дымохода лучше выполнять из кирпичей размером 25х12х6,5 см.

Кирпич для дымохода над крышей

Дымовую трубу на участке её выхода из крыши настоятельно советуют обкладывать облицовочным кирпичом. Правда, существуют противники этого правила, считающие, что материал, используемый для облицовки, разрушится почти сразу, чего не может произойти с иным строительным сырьём — клинкерным кирпичом.

Часть дымохода над кровлей можно создавать из чернового кирпича, а затем обкладывать клинкерным материалом. Но есть и другой вариант: сразу собрать «верхушку» трубы из клинкерного строительного сырья — примерно из 50 кирпичей.

Кирпичный дымоход над крышей
Чтобы придать кирпичному дымоходу красивый вид, его обкладывают облицовочными кирпичами

Расчёт параметров кирпичной трубы

Строить трубу невозможно, не определившись с размером сечения внутри конструкции. Этот параметр очень важен, потому что именно он влияет на способность печи освобождаться от продуктов сгорания топлива. Ширина дымового канала всегда зависит от мощности печного оборудования.

Чтобы, не прибегая к сложным вычислениям, узнать, каким должно быть внутреннее сечение трубы, можно воспользоваться одним из трёх типоразмеров:

  • «четвёрка», образуемая линией из четырёх кирпичей и создающая трубу сечением 12,5х12,5 см, – идеальный вариант для дымового канала печи небольшой мощности;
  • «пятёрка», формируемая рядом из пяти кирпичей, в результате чего получается прямоугольный дымоотвод сечением 25х12,5 см, – версия трубы для отопительно-варочных печей и каминов;
  • «шестёрка», создаваемая рядом из шести кирпичей и позволяющая построить квадратный дымовой канал сечением 25х25 см, – вариация дымоотвода, подходящего каминам и русским печам, в которых требуется организовать минимальное сопротивление перемещению нагретых продуктов сгорания.
Расчёт сечения кирпичного дымохода
Расчёт сечения дымохода можно упростить, если руководствоваться стандартыми типоразмерами, которые отличаются количеством кирпичей в одном ряду

Ещё один значимый для дымового канала параметр — это высота. При расчёте протяжённости трубы учитывают, откуда труба выходит на кровлю (по отношению к коньку).

Дымоход, удалённый от конька на полтора метра или меньшее расстояние, должен возвышаться над кровельным материалом на 50 см. Когда интервал между самой высокой точкой крыши и трубой составляет 2 или даже 3 метра, высоту дымового канала над кровлей делают равной этому расстоянию.

В случае размещения дымоотвода далее трёх метров от конька к выбору размера трубы подходят так, чтобы между верхним краем конструкции и коньком образовывался угол в 10˚.

Высота дымохода
Высота трубы зависит от расстояния, на которое канал дымоудаления отдалён от конька крыши

Раствор для дымового канала из кирпичей

Раствор, которым склеивают между собой кирпичи дымохода, – это состав из воды, песка и глины. Благодаря этим компонентам смесь обретает сходство с кирпичом по показателю линейного расширения. Это значит, что раствор убережёт кладку от появления дефектов.

Глина, используемая как одна из составляющих раствора, должна быть чистой. Других требований к ней не предъявляют, поэтому ничего страшного, если взятый природный материал будет жирным или скудным.

Глина
Глина, добытая для приготовления раствора, не должна содержать земли и других примесей

Иногда глину для приготовления раствора можно не смешивать с песком. Речь идёт о такой ситуации, когда найденная глина уже насыщена песком в соотношении 1:3 или 1:4.

При чрезмерно большой порции глины раствор станет покрываться трещинами, когда затвердеет. А недостаточное количество этого компонента в составе специальной смеси приводит к её крошению в сухом состоянии.

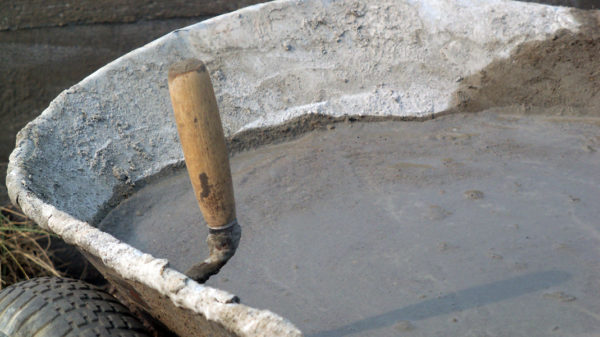

Раствор для кладки
В растворе для кладки важно соблюсти правильные пропорции компонентов, иначе он не сможет выполнить свои функции

Выяснить, оптимально ли содержание компонентов в растворе, можно простым методом: размять состав пальцами. Если отклонений от требований нет, то смесь по ощущениям получается ни скользкой, ни шершавой, как кусок наждачной бумаги.

К песку предъявляют иные требования. Хорошо, если его крупинки отличаются большим диаметром — 1 мм. Сырьё с таким размером на ощупь кажется грубым. Пылевидный песок, добытый в пойме ручья или реки, использовать ни в коем случае нельзя.

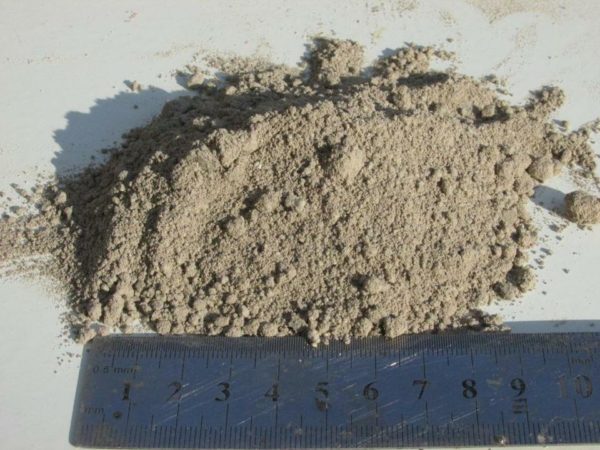

Песок
Для приготовления раствора полагается брать крупный песок, который способен образовать хорошее соединение с глиной

Приготовление состава

Раствор для создания дымовой трубы из кирпичей готовят следующим образом:

  1. Выкапывают глину, кладут её в железную тару и на 4 дня заливают водой. Это позволит добиться получения глиняной массы без камушков, то есть консистенции водянистой сметаны.

    Процесс замачивания глины
    После замачивания глина становится пластичной, поэтому её кладут в воду на несколько дней

  2. Глину соединяют с добытым заранее песком в пропорции 1:3 или 1:4. Воду к смеси добавляют порционно, стремясь создать раствор такой консистенции, которая позволила бы ему стекать с кельмы, не прилипая к ней.

    Готовый раствор для кладки кирпичей
    Необходимо создать раствор такой консистенции, чтобы он свободно стекал с металлической поверхности инструмента для кладки

Боясь ошибиться с количеством компонентов раствора, можно приобрести готовую кладочную смесь песка и глины в сухом виде. Главное, чтобы купленный состав был огнеупорным, так как иначе он не подойдёт для кладки кирпичей.

Изготовление кирпичного дымового канала

Большинству печей подходит труба сечением 25х12 см. Дымовой канал с данными размерами создаётся из кирпичей, которые должны быть специально поделены на 2 части. В таком виде кирпичи продаются. Но при желании их можно разрезать самостоятельно, воспользовавшись болгаркой с насаженным алмазным диском.

Резка кирпича
Кирпич можно разрезать не только болгаркой, то и пилой со специальным лезвием

Во время кладки кирпичей наносить раствор нужно слоем толщиной не более 1 см. Более толстый слой может растрескаться в процессе расширения под воздействием тепла.

Относительно сложный кирпичный дымоход не имеет смысла сооружать для металлической печи. Для подобного оборудования лучше подыскать обычную железную трубу.

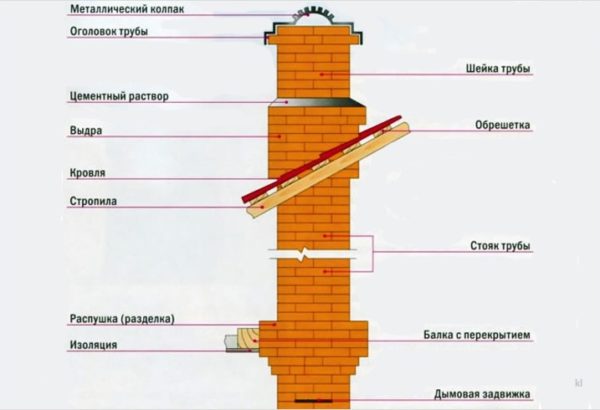

Схема кладки дымохода из кирпичей
Чтобы собрать правильную кирпичную трубу, потребуется выполнить кладку по всем требованиям, включая создание распушки, выдры и других частей конструкции

Чтобы собрать из кирпичей дымовой канал, выполняют определённые задачи:

  1. Вооружаются инструментами, то есть резиновым молотком, болгаркой, шпателем, строительным уровнем и рулеткой. Измеряют расстояние от печи до шибера и распушки дымоотвода.
  2. Начиная от печи, выкладывают первые линии кирпичей. У каждого выложенного ряда с помощью строительного уровня контролируют ровность всех четырёх плоскостей. Создав очередные 3 линии кирпичей, влажной тряпкой убирают излишки состава из песка и глины.
  3. Там, будет помещён шибер, закрепляют рамку. Из-за её установки не должна искривиться верхняя плоскость кирпичей. Поэтому в них нужно сделать отверстие такого же размера, как рамка шибера.

    Монтаж шибера
    Шибер монтируют так, чтобы не нарушить горизонтальный уровень плоскости кладки

  4. Кирпичи выставляют рядами до тех пор, пока не доберутся до места устройства распушки. В этот момент подсчитывают число линий, из которых будет формироваться расширение трубы на участке пересечения с чердачным перекрытием. При этом учитывают, что один ряд кирпичей наращивает периметр дымового канала на 1 /4 ширины кирпича.
  5. Распушку выстраивают так, чтобы она без просветов примыкала к балкам потолка. В случае значительного отдаления дымохода от нижней поверхности перекрытия здания создают специальные конструкции в виде рам, способствующих упрочнению распушки. Дело в том, что негерметичное соединение кирпичей и потолка приведёт к расшатыванию трубы и протечкам на чердаке и в стропильной системе. Кстати, распушка может быть не только квадратной, но и прямоугольной.

    Схема устройства распушки
    Распушка собирается так, чтобы в середине получились ряды из большего количества кирпичей

  6. Поэтапно от распушки переходят к кладке по размерам дымовой трубы. Ряды кирпичей выставляют, пока дымоход не дойдёт до крыши.
  7. На нижнем ярусе крыши начинают сооружать выдру. Здесь придётся действовать крайне осторожно, так как расширение канала должно осуществляться шаг за шагом с учётом степени наклона кровли. С целью облегчения этой работы строители рекомендуют в процессе кладки помещать в выдру куски листового металла и фиксировать их на стропильных ногах.

    Схема устройства выдры
    Выдра собирается с постепенным расширением канала дымохода с учётом угла наклона кровли

  8. Торцевые края кирпичей укорачивают, чтобы уменьшить просвет между кровельными материалами и выдрой. Если резать болгаркой желания нет, то в месте соединения нижней зоны выдры и крыши монтируют металлические листы. С помощью них удастся избежать просачивания в несущую конструкцию дождевых капель с крыши.
  9. Создают декоративную часть дымового канала — оголовок. Для этого внешний периметр дымоотвода расширяют на четверть кирпича. Оголовок формируют буквально из одного ряда, после чего приступают к выкладке финишной линии кирпичей. В последнюю цепь материала монтируют металлическую сетку — преграду для птиц.

    Процесс сборки оголовка
    Оголовок кирпичный трубы делается с расширением в четверть кирпича

  10. Верх дымохода при помощи дюбелей закрывают защитным колпаком. Спустя двое суток, в течение которых раствор между кирпичами затвердевает, в целях проверки протапливают печь. При обнаружении слабой тяги паниковать не надо: ситуация улучшится после нескольких раз эксплуатации отопительного оборудования. Швы кирпичной кладки аккуратно затирают, чтобы дымоход выглядел эстетично.

    Защитный колпак для дымохода
    Защитный колпак закрепляется на оголовке и защищает трубу от осадков

Сомневаясь в своих силах суметь выложить дымоход из кирпичей, можно прибегнуть к тестовой сборке дымового канала. Это подразумевает выполнение работы на земле без использования раствора.

Фотогалерея: дымоходы из кирпича

Видео: пример строительства кирпичного дымохода

Гильзование кирпичной трубы

Гильзование — это способ восстановления герметичности дымохода с помощью вставки внутрь него трубы из нержавеющей стали. Необходимость в такой операции возникает по определённым причинам.

Смысл загильзовки дымохода

С ухудшением работы дымовой трубы придётся столкнуться в любом случае, ведь внутренние стенки канала со временем загрязняются сажей. Она образуется быстро и в большом количестве, если температура внутри дымоотвода постоянно изменяется, и в продуктах сгорания топлива содержатся химические вещества.

Засоряться продуктами сгорания топлива больше всего свойственно кирпичным конструкциям. Это обусловлено шероховатостью внутренней поверхности дымохода из кирпичей.

Кирпичная труба
Труба, засорённая сажей, плохо выводит дым

Засорённый сажей дымовой канал перестаёт нормально функционировать, отчего возникает обратная тяга — явление, из-за которого газы идут не вверх, а вниз — прямо в дом. Для нормализации тяги прибегают к гильзованию дымохода, которое позволяет преобразовать неровные стенки внутри дымоотвода в идеально гладкую поверхность. К тому же после загильзовки канал становится более герметичным, легко чистится и лучше удерживает тепло.

Самый правильный вариант гильзы — это труба с овальным или круглым сечением. Изделие иной формы позволит саже накапливаться в углах.

Гильза в кирпичном дымоходе
Гильза продлевает срок службы кирпичного дымохода, так как защищает его от сажи

Инструкция по гильзованию дымоотвода

Загильзовка дымового кирпичного канала предполагает выполнение следующих действий:

  1. Всю кирпичную кладку осматривают, проверяя на прочность и целостность, а также оценивают, насколько она загрязнена.
  2. Обследуют внутреннее пространство дымоотвода. Убедившись, что в нём нет никаких посторонних предметов, определяют сечение канала. На этом этапе также смотрят, совместим ли размер дымохода с габаритами предполагаемой гильзы. Если параметры трубы из нержавеющего металла не будут подогнаны под размеры дымоотвода, то новый канал получится чрезмерно суженным.
  3. У дымового канала разбирают одну стенку — ту, где будет осуществляться установка гильзы. Размер создаваемого отверстия определяется длиной элемента, который необходимо вставить внутрь дымоотвода. В разобранном месте монтируют люк, требующийся для чистки гильзы.

    Гильзование кирпичного дымохода
    Для гильзования придётся разбирать часть дымоотвода, иначе гильза в него не поместится

  4. Отрезок трубы при помощи зацепов соединяют с канатами, длина и прочность которых позволит беспроблемно опустить изделие в дымоотвод. Гильзу оставляют на высоте, не мешающей погрузить в дымоход остальные отрезки труб. Каждый фрагмент опускают в канал медленно. Трубы соединяют друг с другом до тех пор, пока канал полностью не заполнится.
  5. Пространство между гильзами и внутренними стенками кирпичного дымоотвода заполняют теплоизоляционным материалом, невосприимчивым к высокой температуре.

    Схема гильзования кирпичной трубы
    В результате гильзования дымоход становится конструкцией, состоящей из трёх слоёв

  6. Оголовок дымоотвода соединяют с очередной трубой, которую, стремясь уберечь сооружение от влаги, оснащают специальным зонтом. После этого разобранной части дымохода возвращают прежний вид.

Видео: гильзование дымохода

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые. Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент.

Частичный ремонт кирпичной трубы
При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

  1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
  2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.

    Канал дымохода внутри
    Перед обмуровкой кирпичный канал очищают, добиваясь его ровной поверхности

  3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
  4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.

    Нанесение футеровочной смеси
    Футеровочная смесь «Масан» используется для ремонта дымоходов, так как она устойчива к огню

  5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

Возможно, в процессе обмуровки понадобится несколько разных щёток. Это объясняется тем, что сечение дымохода в определённых участках может быть неодинаковым. В общем, размер щётки должен соответствовать параметрам дымового канала.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.
